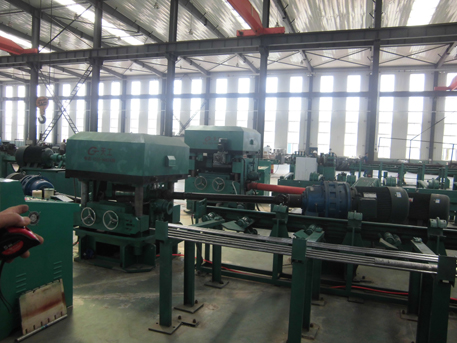

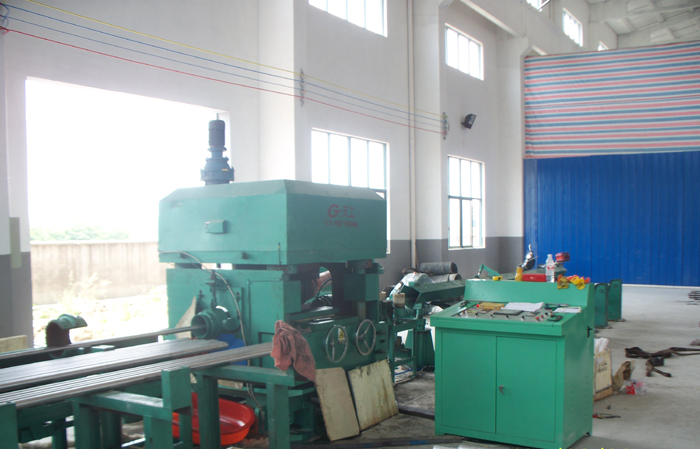

| 两辊矫直机 |
| 该设备主要用于扒皮或磨削后的金属棒材的精密矫直和滚光，同时亦可用于黑皮材的矫直和精锻圆材的矫直。由于其滚光和矫直一次完成，所以工作效率高。该机的特点是：实用性强，加工过程稳定，速度快，表面质量好，并且加工精度高。材料行走最大线速可达12m/min。 |
|
|
|
|
| 详细介绍： |
| |
|
设备参数
|
型号
|
JY20
|
JY40
|
JY60
|
JY80
|
JY100
|
JY120
|
JY160
|
|
成品棒材直径 mm
|
φ 5 ～φ 20
|
φ 10 ～φ 40
|
φ 15 ～φ 60
|
φ 16 ～φ 80
|
φ 16 ～φ 100
|
φ 35 ～φ 120
|
φ 40 ～φ 160
|
|
棒材长度 m
|
≥ 1
|
≥ 1
|
≥ 1
|
≥ 2
|
≥ 2
|
≥ 2
|
≥ 2
|
|
矫辊个数
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
|
矫辊直径 mm
|
φ 180
|
φ 200
|
φ 260
|
φ 335
|
φ 406
|
φ 406
|
φ 570
|
|
滚轮转速（无级变速） r/min
|
10 ～ 180
|
10 ～ 153
|
10 ～ 120
|
10 ～ 110
|
10 ～ 90
|
10 ～ 80
|
10 ～ 30
|
|
矫直速度（无级变速） m/min
|
1 ～ 20
|
1 ～ 30
|
2 ～ 30
|
2 ～ 30
|
2 ～ 30
|
2 ～ 30
|
2 ～ 30
|
|
成品
精度
|
直径公差
|
≤ h10
|
≤ h10
|
≤ h10
|
≤ h10
|
≤ h10
|
≤ h10
|
≤ h10
|
|
粗糙度μ m
|
≤ 0.4 μ m
|
≤ 0.4 μ m
|
≤ 0.4 μ m
|
≤ 0.4 μ m
|
≤ 0.4 μ m
|
≤ 0.4 μ m
|
≤ 0.4 μ m
|
|
直线度 mm/m
|
0.15mm/m
|
0.15mm/m
|
0.15mm/m
|
0.15mm/m
|
0.4mm/m
|
0.4mm/m
|
1mm/m
|
|
主电机功率 KW
|
7.5X2
|
22X2
|
30X2
|
55X2
|
55X2
|
75X2
|
132X2
|
|
升降电机功率 KW
|
1.5
|
1.5
|
3
|
3
|
3
|
3.7
|
7.5
|
|
主机外形尺寸（ m ）
|
4.7X1.7X1.3
|
5.5X2.0X1.5
|
6.6X2.3X1.7
|
8.7X3.3X3.2
|
8.7X3.6X3.5
|
9.8X4.5X4
|
10.5X5X4.5
|
|
主机重量（ t ）
|
2.4
|
5.1
|
8.0
|
20.0
|
25
|
40
|
60
|
|
|
| |
|
